传递窗常识参考
2018-12-12       来源:

一,简介

传递窗作为洁净室的一种辅助设备,主要用于洁净区与洁净区、非洁净区与洁净区之间的小件物品的传递,以减少洁净室的开门次数,最大限度的降低洁净区的污染。传递窗广泛应用于微细科技、生物实验室、制药厂、医院、食品加工业、LCD、电子厂等等一切需要空气净化的场所。
传递窗是一种洁净室的辅助设备,主要用于洁净区与洁净区之间、洁净区与非洁净区之间小件物品的传递,以减少洁净室的开门次数,把对洁净室的污染降低到最低程度。传递窗采用不锈钢板制作,平整光洁。双门互为连锁,有效阻止交叉污染,设有电子或机械连锁装置,并配置紫外线杀菌灯。


二,分类

传递窗分为三大类:1、电子连锁传递窗2、机械连锁传递窗3、自净式传递窗

传递窗按工作原理可分风淋式传递窗和普通传递窗、层流传递窗。可根据实际要求制做各种型号传递窗。

可选配件:对讲机、杀菌灯等相关功能配件。

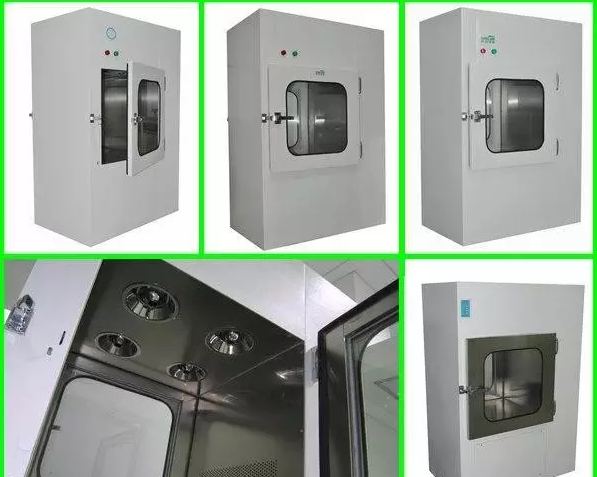

风淋式传递窗

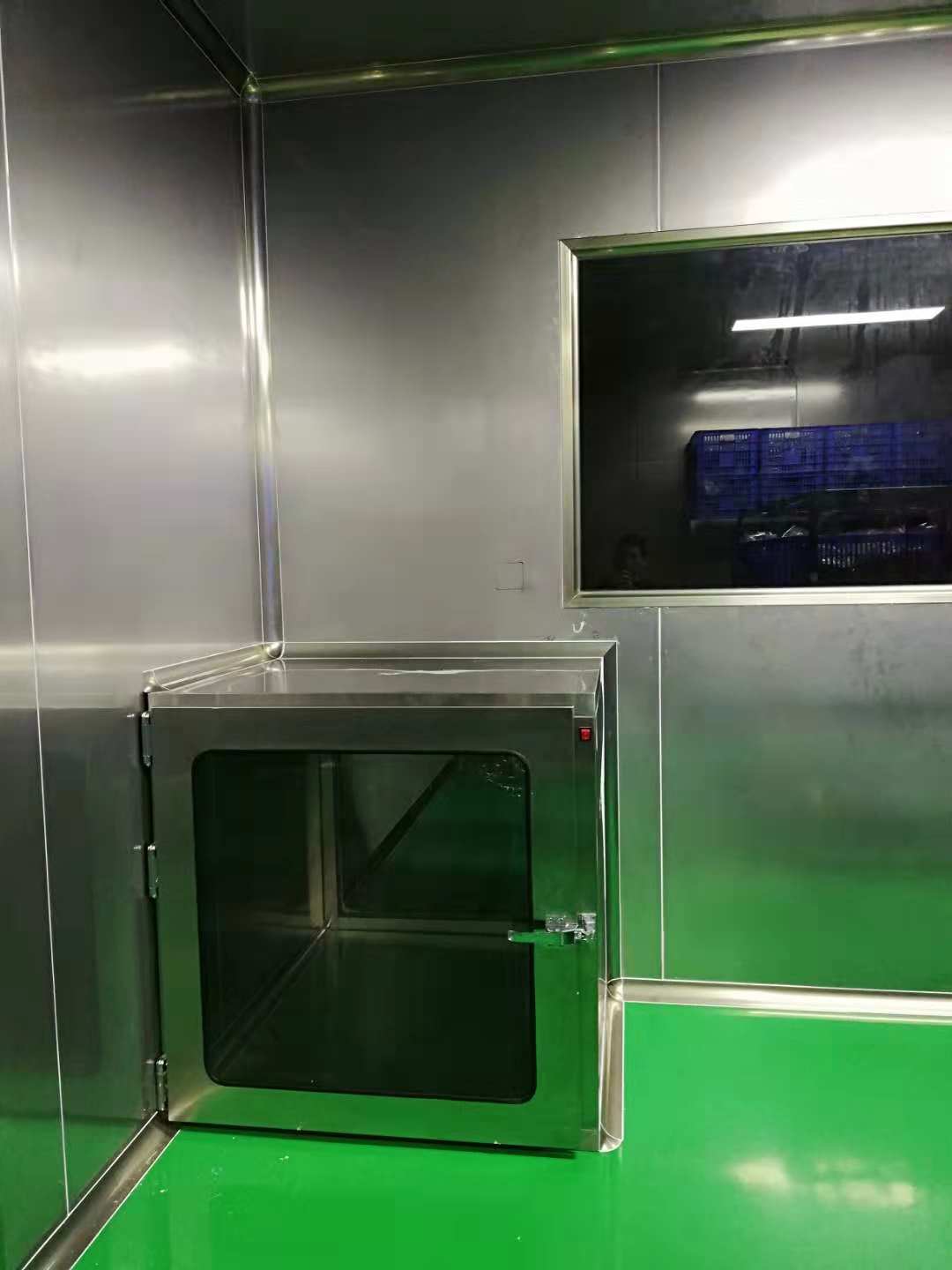

普通传递窗

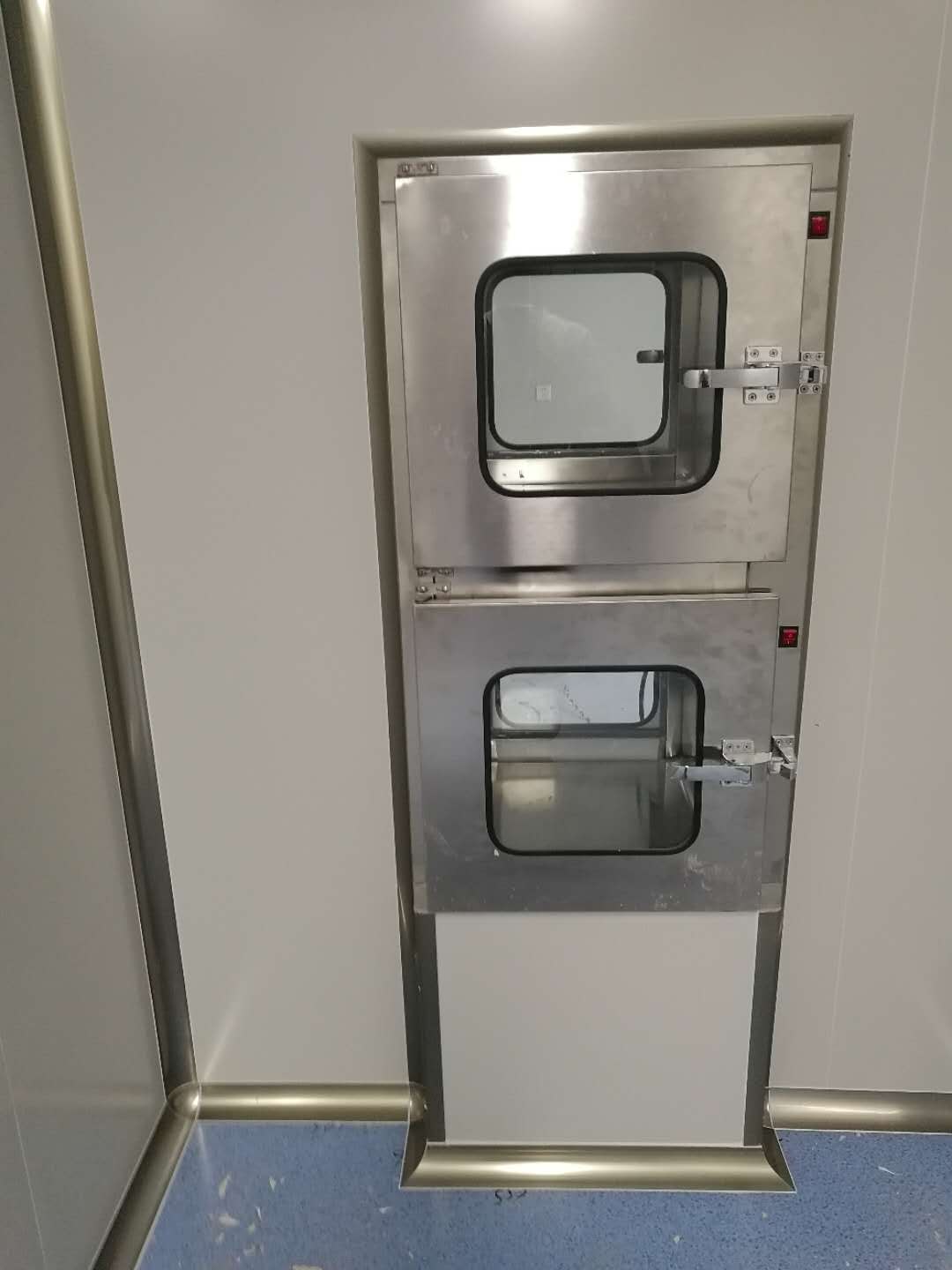

层流传递窗


 三,特点

⒈短距离传递窗工作台面采用不锈钢板,平整光洁耐磨

⒉长距离传递窗工作台面采用无动力滚筒,传递物品轻松方便

⒊两侧门设有机械互锁或电子互锁、电子碰锁装置,确保两侧门不能同时处于开启状态。

4、可根据客户需要,订制各种非标尺寸和落地式传递窗。

⒌风嘴出风口风速高达20s以上。

⒍采用有隔板高效过滤器,过滤效率为:99.99%,确保净化级别。

⒎采用EVA密封材料,密闭性能高。



四,工作原理

⒈机械互锁装置:内部用机械的形式来实现联锁,当一扇门打开时,另一扇门就无法打开,必须把另一扇门关好后再可开另一扇门。

⒉电子互锁装置:内部采用集成电路、电磁锁、控制面板、指示灯等实现联锁,当其中一扇门打开时,另一扇的开门指示灯不亮,告知这门不能打开,同时电磁锁动作实现联锁。当该门关闭时,另一扇的电磁锁开始工作,同时指示灯会发亮,表示另一扇门可以打开。参考(传递窗www.bacclean.com)

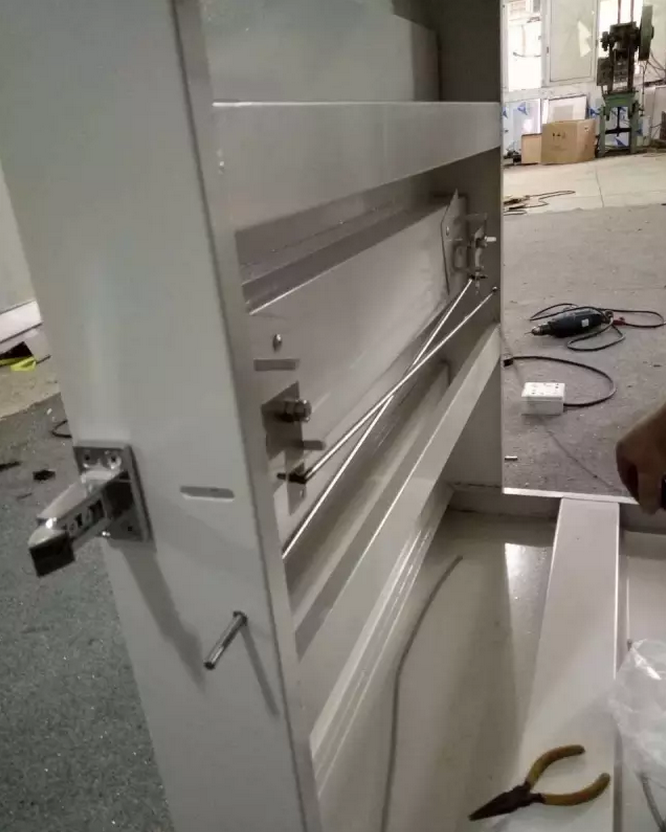

机械互锁装置

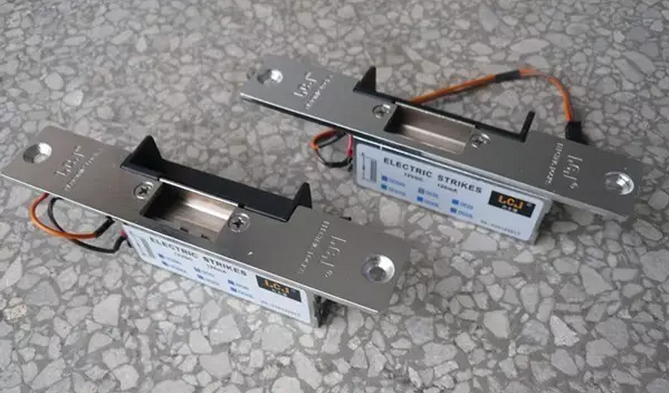

电子互锁装置


五,使用方法

传递窗按与之相连的较高级别的洁净区的洁净级别来管理,如:喷码间与灌装间相连的传递窗应按灌装间的要求来管理。下班后由洁净区操作者负责,将传递窗的内部各表面搽拭干净,并打开紫外灭菌灯30分钟。

1 物料进出洁净区,必须严格与人流通道分开,由生产车间物料专用通道进出。

2 物料进入时,原辅料由配制班工序负责人组织人员脱包或外表清洁处理后,经传递窗送至车间原辅料暂存间;内包材料在其外暂存间拆去外包装后,经传递窗送入内包间。车间综合员与配制、内包装工序负责人办理物料交接。

3 通过传递窗传递时,必须严格执行传递窗内外门“一开一闭”的规定,两门不能同时开启。开外门将物料放入后先关门,再开内门将物料拿出,关门,如此循环。

4 洁净区内的物料送出时,应先将物料运送至相关的物料中间站内,按物料进入时的相反程序移出洁净区。

5 所有半成品从洁净区运出,均需从传递窗送至外暂存间,经物流通道转运至外包装间。

6 极易造成污染的物料及废弃物,均应从其专用传递窗运到非洁净区。

7 物料进出结束后,应及时清理各清包间或中间站的现场及传递窗的卫生,关闭传递窗的内外通道门,做好清洁消毒工作。



六,注意事项

1.传递窗适用一般交通工具运输,运输途中,防止雨、雪侵袭,以免造成损坏,锈蚀。
2.传递窗应存放在温度为-10℃~+40℃,相对湿度不大于80%,无酸碱等腐蚀性气体的库房中。
3.开箱时,应文明作业,不得有粗暴、野蛮的操作,以免造成人身伤害。
4.开箱后,首先请确认本产品是否为所定产品,然后对装箱清单内容仔细检查是否有缺件,各部件是否有因运输造成的损坏象。



七,操作规范

⒈用0.5%过氧乙酸或5%碘伏液擦拭待传递的物品。

⒉打开传递窗外侧门,迅速放置待传递物品,用0.5%过氧乙酸喷雾消毒传递窗,关闭传递窗外侧门。

⒊开启传递窗内的紫外灯,紫外照射待传递物品不少于15分钟。

⒋通知屏障系统内的实验人员或工作人员,打开传递窗内侧门,取出物品。

⒌关闭传递窗内侧门。
